Laporan Akhir Percobaan 1

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian

4. Prinsip Kerja

5. Video Percobaan

6. Analisa

7. Download

1. Jurnal[Kembali]

2. Alat dan Bahan[Kembali]

1.  Panel DL 2203C
2.  Panel DL 2203D
3.  Panel DL 2203S
4. Jumper

3. Rangkaian[Kembali]

4. Prinsip Kerja[Kembali]

    Pada percobaan pertama ini, kami menggunakan IC 74LS112 (J-K Flip-Flop) dan IC 7474 (D Flip-Flop). Input yang digunakan dihubungkan ke B0, B1, B2, B3, B4, B5, dan B6, sementara output Q dan Q' dihubungkan ke H3, H4, H6, dan H7. Pada rangkaian J-K flip-flop, kaki R dihubungkan ke B0, kaki S ke B1, kaki J ke B2, kaki CLK ke B3, kaki K ke B4, kaki Q ke H7, dan kaki Q' ke H6. Sedangkan pada rangkaian D flip-flop, kaki D dihubungkan ke B5, kaki CLK ke B6, kaki Q ke H4, dan kaki Q' ke H3.

    Dalam percobaan ini, variasi kondisi input dan output dilakukan, di mana yang paling berpengaruh adalah S dan R yang aktif saat berlogika rendah (active low). Jika S aktif, maka Q berlogika 1, begitu pula jika R aktif, maka Q' berlogika 1. Namun, jika S dan R tidak aktif, output akan dipengaruhi oleh kaki J, K, dan CLK pada J-K flip-flop, serta kaki D dan CLK pada D flip-flop.

5. Video Percobaan[Kembali]

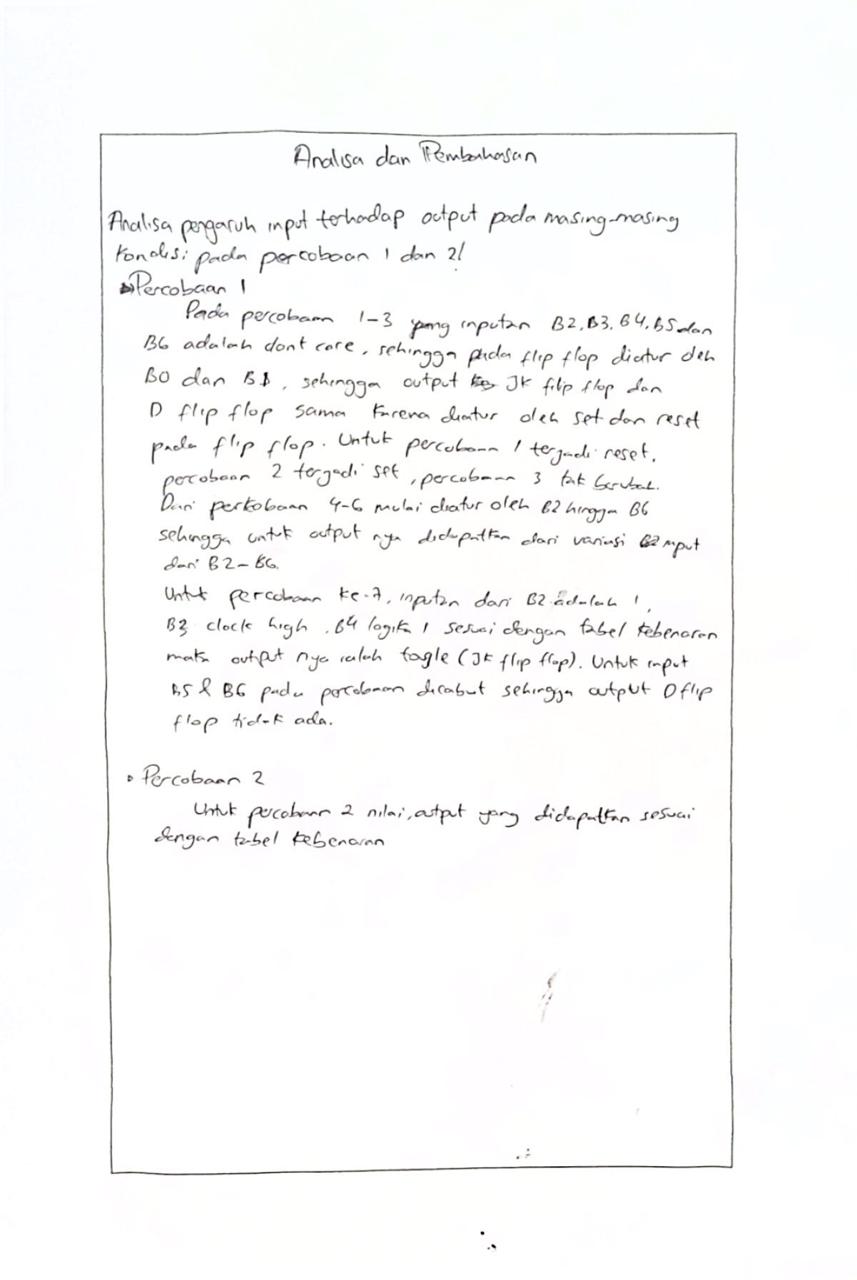

6. Analisa[Kembali]

7. Download [Kembali]

Video Percobaan [Download]
